- LabCamera by Mozaik Education -

Windows 7, 8, 10 Desktop

用户手册

介绍

LabCam是个基于网络摄影头的自然科学探险数据记录实验室。学生和老师可以使用电脑和此软件进行重要科学观察和测量。

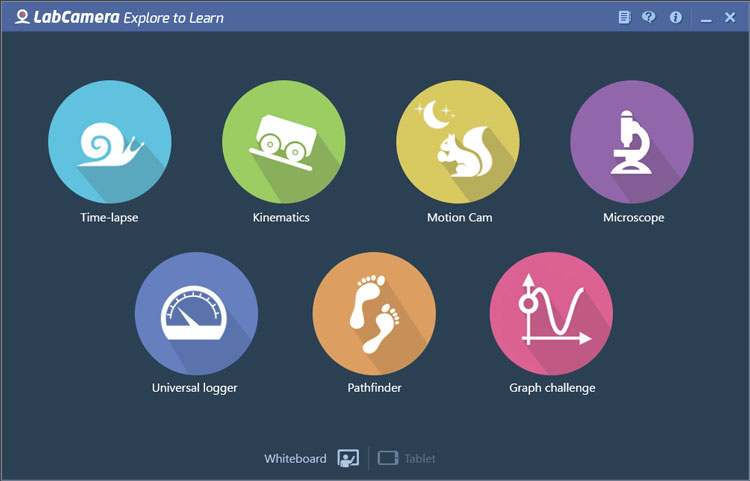

软件目前有七个功能，都非常易于使用。学生可以在校使用此软件，做作业，但也鼓励他们独立进行实验。有效进行实验鼓励他们多学自然科学科目。LabCam引起到关于您周围世界的兴趣，主动创意多找探险方式。

此用户手册给您提供LabCamera所有成分和功能的综述。

希望您享受进行实验！

常规信息

保护环境，保护自己

请您在使用LabCamera进行实验之时不要上海人和动物，植物或者周围环境。责任地进行试验，注意自己的安全。LabCamera不接受任何发生在您使用此软件之时的损害赔偿责任。我们坚信LabCamera是进行实验最安全方式之一，请您享受使用软件由自己负责！

功能介绍

	摄影头设置\|按此按钮设置摄影头设定，比如亮度，对比度，清晰度等。摄影头被镜像的情况下使用翻转选项。有多设备贴附在您设备上，可以选软件要使用其中哪一个，设置其尺寸与分辨率。注意：软件自动设定最佳值。
	调整面板大小\|更换缩略图列表与主面板尺寸比例。
点击应用上部栏显示以下选项：
	主页\|关闭当前模式，返回到主选单。注意：在应用右上角也有主画面按钮。
	帮助\|按此按钮显示帮助设置面板。从帮助设置可以选择一下的选项：显示快速指南：显示半透明画布与工具提示。启动时使用复选框切换快速指南能见度。使用单选按钮更改按钮标签能见度。用户手册：显示用户手册。网路摄像头实验室的网站：浏览公司网站。关于 LabCamera：显示软件版本信息与版权。

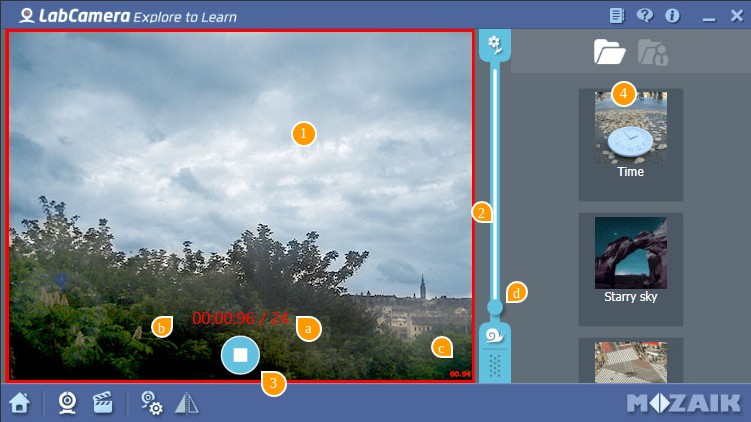

延时摄影

延时摄影功能帮助您更加了解到大自然的慢过程，比如云彩的形成和迁移，冰融化或者植物的成长。此软件可以在可设置的时间间隔中拍照静态影像，然后创造一致的视频流。

拍摄模式

1	软件启动之时摄影头自动开机。摄影头流显示在摄影头窗口。
2	设置帧间时间间隔。
3	为了开始录像按下录像按钮。摄影头窗口周围的红帧将开始闪烁。再按一次停止。您所录像的视频会自动播放。
4	您所录像的视频将被添加到缩略图列表。视频将保存到外存储器的/ LabCamera/TimeLapse文件夹。
	显示设置
a	显示拍摄帧数
b	显示拍摄时间长度
c	显示时间相机模式不会显示时间标识，但它一定被保存到录像的视频。
d	显示拍摄间隔

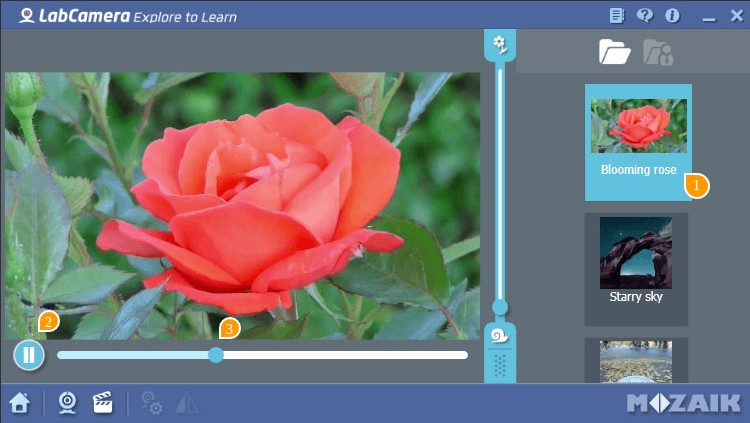

播放模式

1	双击缩略图播放视频。注意：右击或者长按缩略图将显示文件菜单。
2	按播放/暂停视频。
3	使用搜索框跳转到想要的片段。

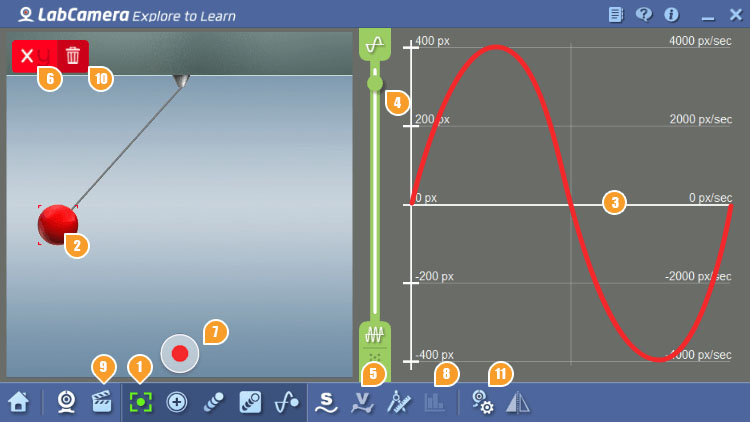

运动轨迹

运动轨迹功能使得您实时跟踪横向和垂直运动的特性（位移，速度与加速度）或者更多。此软件同时能够捕获至多3个被选的对象，可以进行复杂的运动轨迹实验。

1	按此按钮选择从以下的选项：
	预设相机视图
	消除背景此视图将对象作为有该对象颜色的圆圈显示。
	此视图将显示逐渐变淡的对象踪迹。
	此视图将显示对象的永久踪迹。
	在摄影头屏幕显示图表。
2	按屏幕选取跟踪对象。选取的对象会有彩色帧。您最多可以选择3个对象。
3	对象特性 (位移, 速度）会在图标面板显示。
4	设置图表密度。
5	选择显示位移，速度或者两个都选。
6	选择想要检测的轴线。按选择x, y 或者 xy。
7	按开始拍摄摄影头窗口周围的红帧将开始闪烁。
8	按显示记录的图表。注意：此按钮只有成功的录像之后启动。
9	加载预制视频。没有时间进行实时设置或者进行试验可能会危险，这个功能特别好用。
10	删除对象。
11	按此按钮选择从以下的选项：
	校准过程将一个大小可知的对象放在摄影头视场，距离和目的对象一样。然后使用校准工具标记大小，输入尺寸值并设定测量单位。

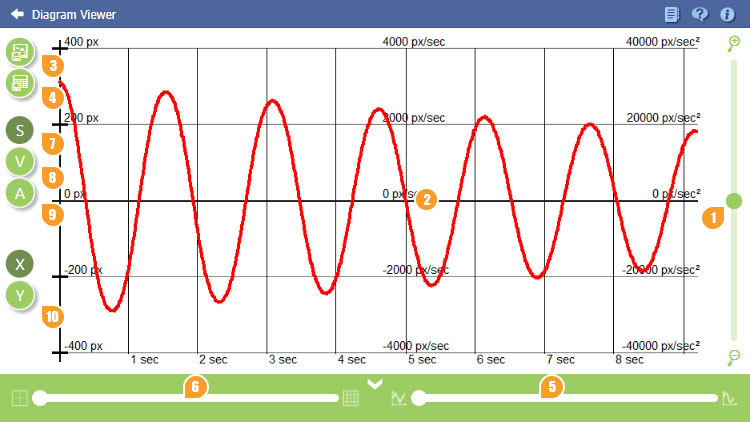

图标视图

1	缩放
2	图形中选择一个点将会显示其数值。为了排除误差，图形可以网上下移动。
3	另存为图像
4	保存数据表
5	平滑图表注意：在某些情况下平滑可以极大修改图表。
6	设置网格密度
7	显示位移。
8	显示速度。
9	显示加速度。
10	选择要显示图形旁边的运动轴线。

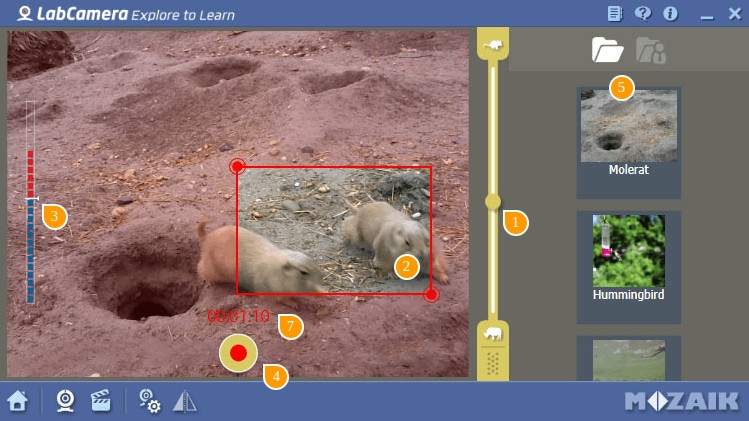

移动摄像头

运动摄影头一旦在摄影头前侦查了运动就会录像，给你机会捕获大自然很少见的特殊情况。其工作和运动感应摄影头相同。

拍摄模式

1	拖曳以设定软件对运动的敏度。
2	将限位框设为想要的大小。限位框表示运动侦查主动，比如：您想要录像喂鸟器周围的活动，限定限位框大小到其附近。
3	运动水平指示器显示实际运动水平。每当指示超过阈值将被触发录像。
4	为了开始录像按下录像按钮。待机：将显示红色帧摄影头窗口周围的红帧将开始闪烁。
5	设置完成之后，按录像按钮切换运动水平在敏感区超过运动水平滑块设定的阈值，将开始录像。
6	显示拍摄时间长度

播放模式

1	双击缩略图播放视频。注意：右击或者长按缩略图将显示文件菜单。
2	按播放/暂停视频。
3	使用搜索框跳转到想要的片段。

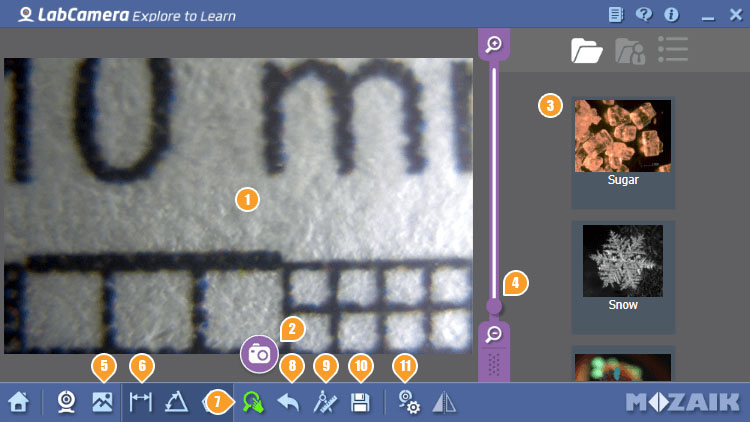

显微镜

显微镜功能使得您进行显微镜测量，有参考数值的情况下，任何测量可以进行（比如月球直径）。网络摄影头能够拍到极度近景，连单细胞生物也可以观察。

1	软件启动之时摄影头自动开机。摄影头流显示在摄影头窗口。
2	拍摄照片\|按从摄影头流拍摄静态影像。
3	从缩略图列表加载图像。注意：右击或者长按缩略图将显示文件菜单。
4	缩放
5	按此按钮选择从以下的选项：
	加载图像\|从硬件硬盘驱动器加载图像进行校准后测量。注意：为了校准，图像应该有一个大小可知的成分。
6	按此按钮选择从以下的选项：
	测量距离\|为了测量之间的距离，标定两个端点。注意：只有图像被校准才显示测量图标。
	角度测量\|点击第一个单元段的端点，在点击顶点，最后点击第二个单元段的端点。距离自动被计算。
	测量面积\|点击另外个区域绑定。确保最后点击和起点相同。在校准的过程当中，区域以像素点或者测量单位计算。定义越多单元段，测量会越接近实际对象区域。
7	移动图像\|当缩放之时点击并拉摇拍图像。
8	撤消\|按撤消最后一个测量。您可以多撤消测量。
9	尺寸校准\|校准功能使得您进行基于参考对象的测量。将一个大小可知的对象放在摄影头之前，点击校准按钮。然后标定已经可知单元段的起点与端点并定义尺寸值和测量单位。从此以后，所有的测量参考已经设定的单元段。
10	按此按钮选择从以下的选项：
	以图片格式保存\|您可以将工作保存为清晰图像，包含测量的图像或者作为测量协议。
11	按此按钮选择从以下的选项：
	视觉设置\|使用细调修改静态影像的亮度，对比度和色调。

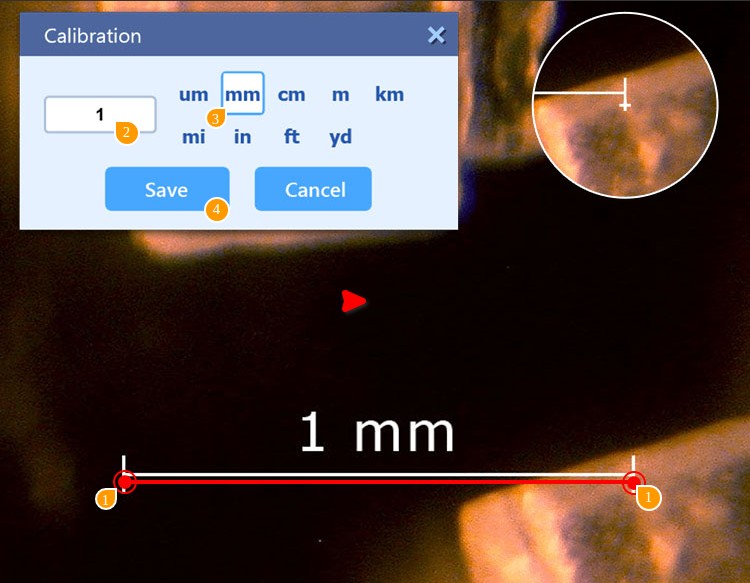

校准

使用校准功能您可以以摄影头视图测量对象。如果您已经知道实验对象的尺寸，可以将它当做校准参考数值。为了校准摄影头视图，将大小已经可知的对象放置在摄影头之前，面板的位置和目的对象相同，然后点击校准按钮。您也可以使用规模纸板，点击下载： http://labcamera.com/resources/Sizing_template_metric.pdf

1	拉曲线端点相配大小已经可知对象的边线。注意：预装入图像与校准表一起供给。
2	设置校准对象尺寸值。
3	设定测量单位。
4	确认或者拒绝选择。

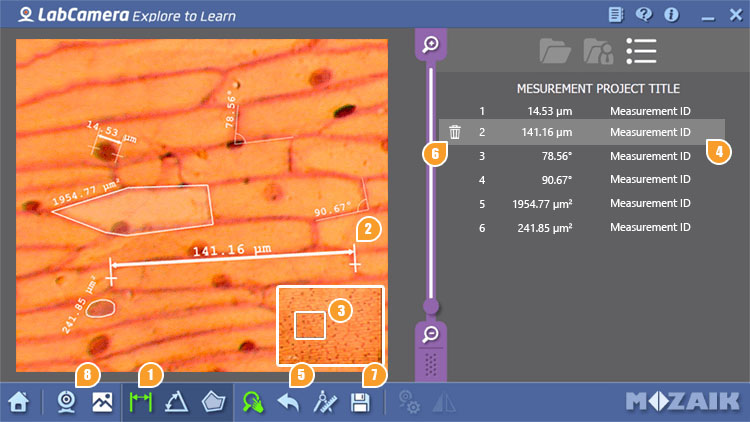

进行测量

1	选择您想要进行的测量行动。可选选项：长度，角度，面积。
2	在屏幕上放置端点。测量长度需要2个端点，角度需要3个。为了测量面积您可以添加多个端点。为了关闭一个面积，注意第一个和左后一个端点要重叠。
3	为了精确地放置，使用导入窗口。
4	测量将显示在测量列表上。您可以选择并比编辑描述。
5	撤消\|按撤消最后一个测量。您可以多撤消测量。
6	按回收站图标删除选择的测量。
7	按此按钮选择从以下的选项：
	以图片格式保存\|您可以将工作保存为清晰图像，包含测量的图像或者作为测量协议。
8	返回到相机\|切换相机视图

万能记录

万能记录是个独一无二的，实时数据认出模块，它可以任何拥有拨号显示器，光线度盘显示器或者参考温度计显示器。您所有废弃的无法连接到电脑的在校测量设备重新变好用了。

1	按使用有数码显示器的测量工具。
2	按使用有光线度盘显示器的测量工具。
3	按使用参考温度计测量工具。
4	加载视频\|加载预制视频。没有时间进行实时设置或者进行试验可能会危险，这个功能特别好用。

校准

1	按数码显示器图标，将出现3个单元网格。在您的设备上每个单元代表一个数字。需要多点或者少点单元，使用网格顶部的+/- 按钮。您可以添加单元代表至多6个数字。主网格四角是主动角。下面的圆圈代表小数位。点击其中一个将在相关单元之间添加小数点。
a	将此角拉到设备的显示面积左上角。
b	拉此角旋转网格。
c	您有斜体数字的设备的情况下，拉此角倾斜单元。
d	拉此角您可以放大/小网格，容纳所有显示的单元。
2	观察认出数值，确保和设备的实际测量相配。
3	设定测量范围的最大量和最小量。
4	设置随意的探测时间间隔。该表慢之时可以延长时间间隔。改变更快的情况下，为了平滑的图表建议设置短间隔。
5	按回收站图标删除选择的模板。

目标是，用显示器排列网格，每个单元盖一个数字，小数点的位置和设备上的相同。注意：光的反射或者灯光不够可以影响到阅览的精确度。

1	按光线度盘显示器图标，将显示光线度盘显示器模板。此成分的校准与数码显示器相似。模板的每个角为主动角。
a	拉顶点移动模板。顶点位置应该和攻击旋转中间排列。
b,c	为了调整工具刻度盘，调整模板的两个端点。
d	设置刻度盘宽度。
2	观察认出数值，确保和设备的实际测量相配。
3	设定测量范围的最大量和最小量。
4	设置随意的探测时间间隔。该表慢之时可以延长时间间隔。改变更快的情况下，为了平滑的图表建议设置短间隔。
5	按回收站图标删除选择的模板。

如果设置正确，模板杆应该遮盖工具杆。使用右面板设定最小量和最大量。请记住，光的反射或者灯光不够可以影响到阅览的精确度。

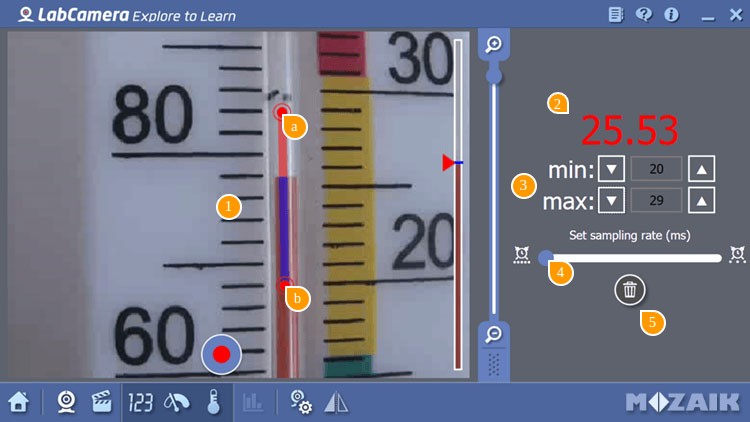

1	按参考温度计图表，将显示参考温度计工具模板。此成分的校准与数码显示器很相似。模板所有的终点为主动终点。
a,b	将模板放置到工具图像，调整阅览面积。如果设置成功，工具的实际阅览应该在右面板上显示。
2	观察认出数值，确保和设备的实际测量相配。
3	设定测量范围的最大量和最小量。
4	设置随意的探测时间间隔。该表慢之时可以延长时间间隔。改变更快的情况下，为了平滑的图表建议设置短间隔。
5	按回收站图标删除选择的模板。

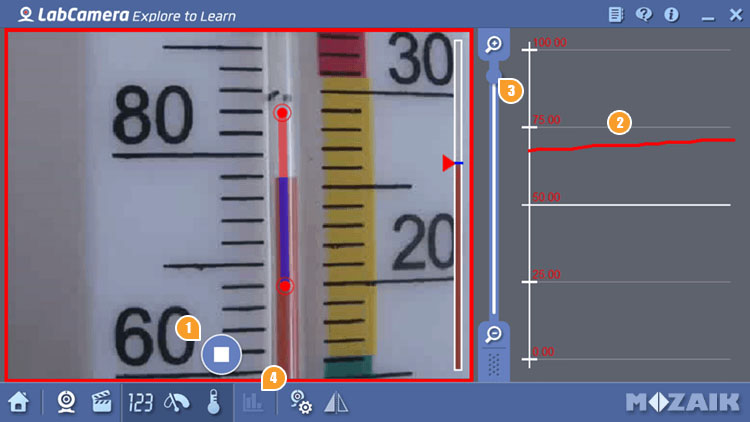

记录测量

1	设置完成之后按录像按钮，开始记录测量的数值。
2	右面板将显示实时图表。使用手指势可以曹总显示面积。
3	设置图表密度。
4	按显示记录的图表。

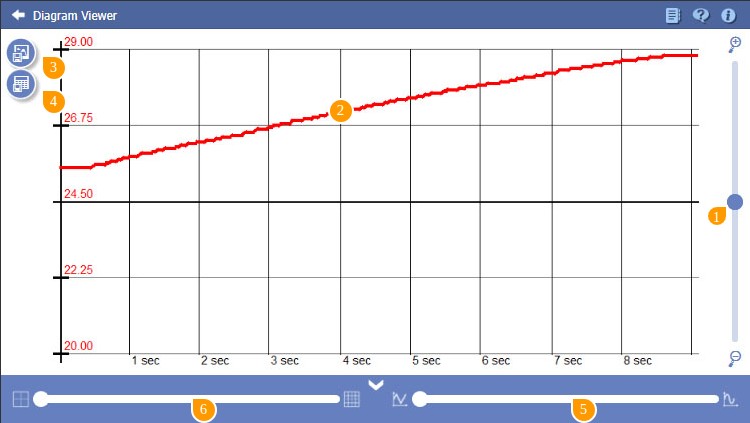

图标视图

1	缩放
2	图形中选择一个点将会显示其数值。为了排除误差，图形可以网上下移动。
3	另存为图像
4	保存数据表
5	平滑图表注意：在某些情况下平滑可以极大修改图表。
6	设置网格密度

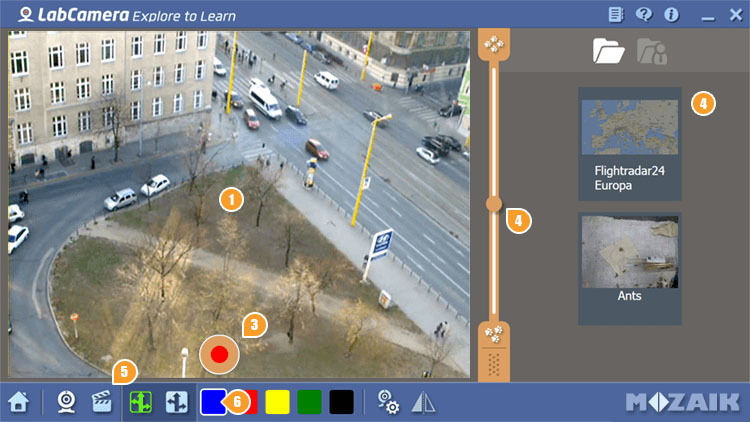

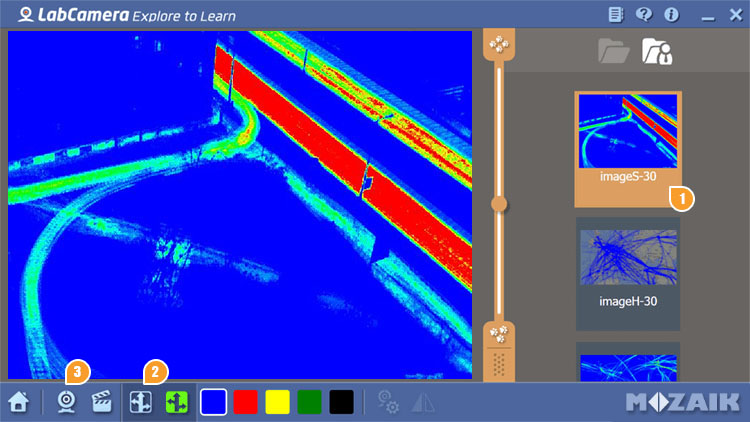

探路者

探路者是一个运动密度地图。运动越多屏幕上色彩值管也变得更快。享受跟踪交通敏度，单细胞生物或者在蚂蚁农场的蚂蚁小径。

1	软件启动之时摄影头自动开机。摄影头流显示在摄影头窗口。
2	设置标记强度
3	为了开始录像按下录像按钮。摄影头窗口周围的红帧将开始闪烁。再按停止录像。您所记录的图像将显示。
4	您所记录的视频将添加到缩略图列表。图像将保存到外存储器的/ LabCamera/Pathfinder 文件夹。
5	加载预制视频。没有时间进行实时设置或者进行试验可能会危险，这个功能特别好用。
6	按此按钮选择从以下的选项：
	选择路径颜色。

1	双击缩略图显示图像。注意：右击或者长按缩略图将显示文件菜单。
2	按切换彩色地图与路径图模式。
3	返回到相机\|切换相机视图

图形挑战

使用图形挑战更加了解运动在坐标系上的代表，玩弄曲线。您所需要的是选择一条曲线和对象。然后，把选择的对象移动在您的手机上，尽可能接近相配曲线。

目标是将对象移动得它尽可能重叠曲线。软件以相配百分率计算分数并保存到分数单。

您可以选择横向模式，垂直模式，近远模式或者旋转模式。

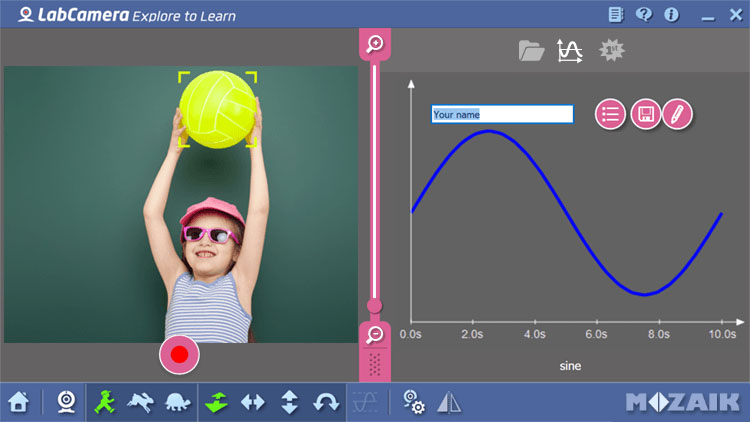

对象跟踪

任何彩色对象或者预设标点可以使用图形挑战。如果您选择跟踪彩色对象，请您确保该颜色和背景颜色不同。注意：旋转相配只有使用预设标点才可以用。

从图形挑战文件夹里的PDF文件可以打印标点或者可以使用在此用户手册底部的图像。

为了选择一个自定义（彩色）对象可跟踪，在摄影头屏幕上点击对象。对象周围的彩色限位框表示选择成功。

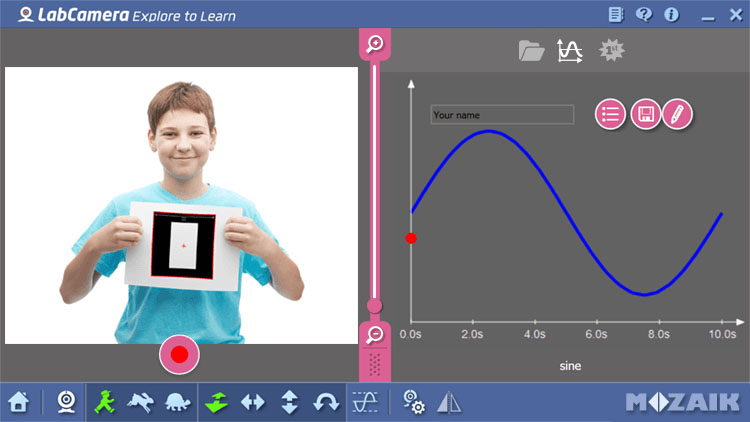

如果您想要使用预设标点为了跟踪，您只需要将标点拉进摄影头视口里。它自动被认出了以后就可以开始校准或者相配曲线。注意：标记端点只是，确保全部看得见- 不要用手指盖黑帧。

运动控制

在视口里移动对象有两个方式：

- 您可以在稳定的摄影头前移动对象，或者

- 将摄影头移动在稳定的对象前。

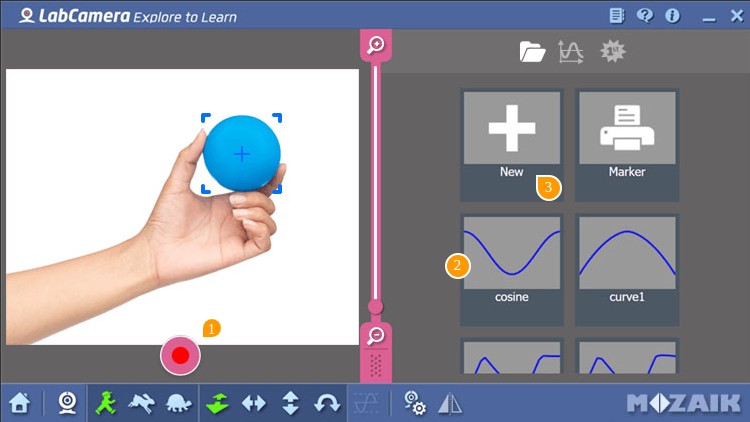

选择曲线

1	设置完成以后，按录像按钮开始挑战！
2	按缩略图选择曲线。
3	按新建缩略图创造新的曲线。次行动将开编辑窗口。在'曲线编辑器'可以找编辑帮助。

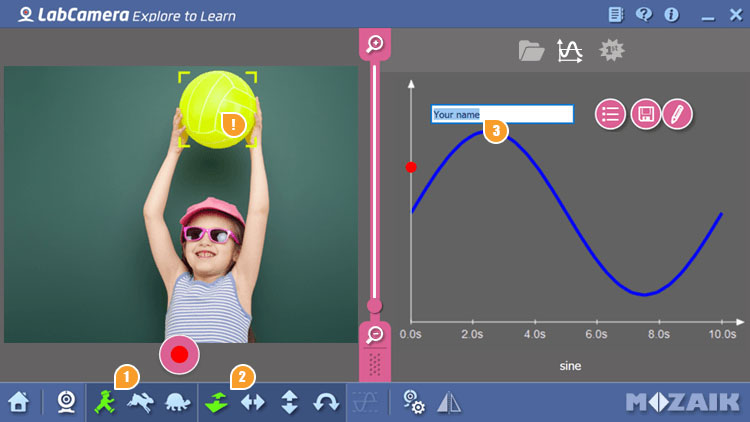

游戏选项

开启游戏之前，您需要设置以下的控制。

1	设置挑战速度
	慢速
	正常速度
	快速
2	设置动作方向。
!	注意：位置点表示对象目前的位置。您可以从以下的方向模式选择：
	更近 - 更远
	横向
	垂直
	旋转
3	此外，此处可以输入您的名字。此名字将在分数面板与名人堂显示。如果有跟多游戏者轮流相配同一个图表而且想要区分结果，输入名字特别好用。

尺寸和距离校准

为了确保您图表的y轴将显示正确值，则需从相机校准对象的大小和/或距离。

1	按下启动大小和距离的校准向导该向导将引导您完成校准步骤。

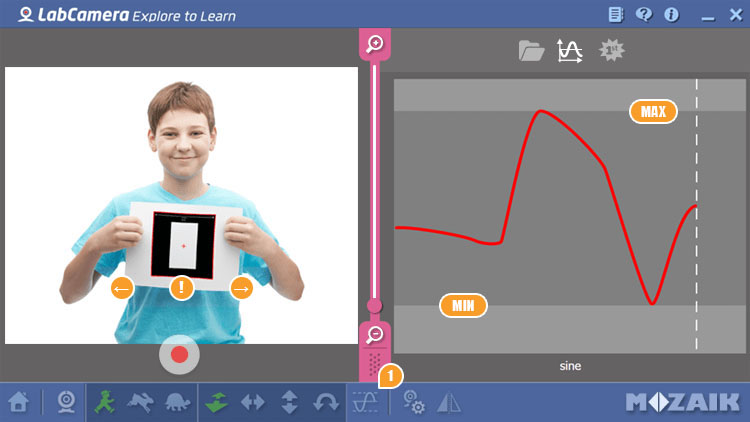

移动区域校准

选择跟踪对象以后，将需要校准运动区域，确保对象的运动能够达到曲线最高分和最低饭。校准完成之后您想要使用图形挑战只要摄影头位置和跟踪的对象校准的过程当中相同就可以使用。

校准开始之时，在有面板将会有一条曲线代表对象运动。上下，左右，拉近拉远或者旋转对象（取决于选择的跟踪模式），标定曲线要调整的最高分和最低分。如果有两个清除端点，校准5秒钟以后停止。

在下部栏按校准按钮

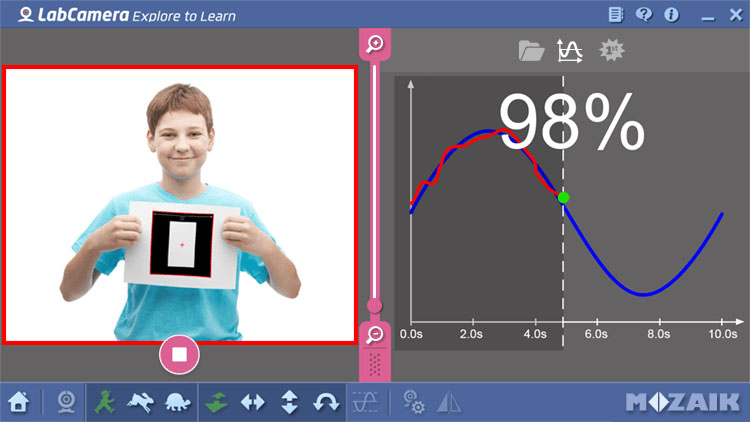

播放挑战

设置完成以后，按录像按钮开始挑战！

点击开始之时计数器将自动倒数从5。开始相配之时，垂直虚线将表明曲线上的经过时间。目标是尽可能接近相配曲线。您的分数将不断地显示。

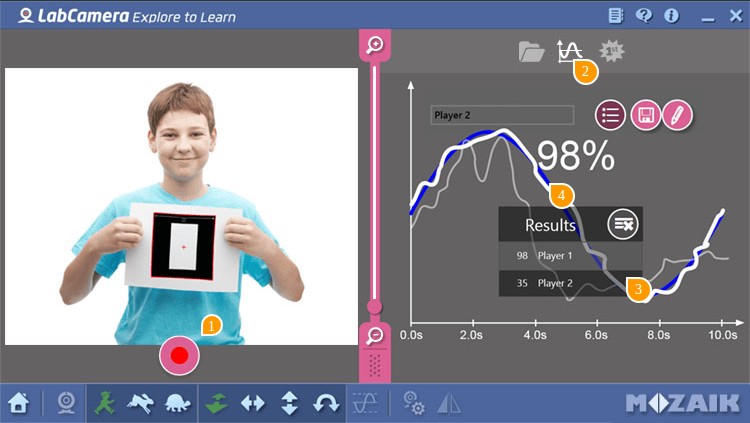

结果

1	按录像按钮开始同设置的挑战。
2	按结果按钮显示最新结果。
3	在结果面板可以查看同一阶段的比赛。
4	选择的曲线将被加亮。

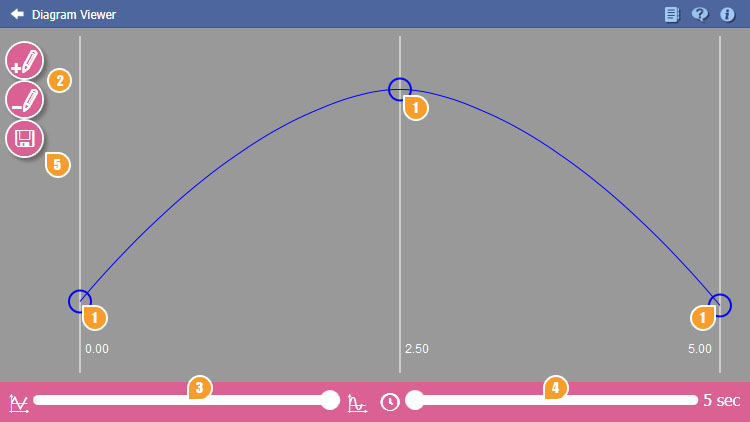

曲线编辑器

1	上下滑动热点更改曲线形状。
2	使用添加/删除标点按钮设定或者删除新的曲线标点。注意：标点越多可以创造的曲线越复杂。
3	为了剪切急转平滑图表。
4	设置游戏持续时间。注意：游戏速度取决于持续时间与分数。
5	保存挑战。保存的曲线将显示在缩略图列表。

附录

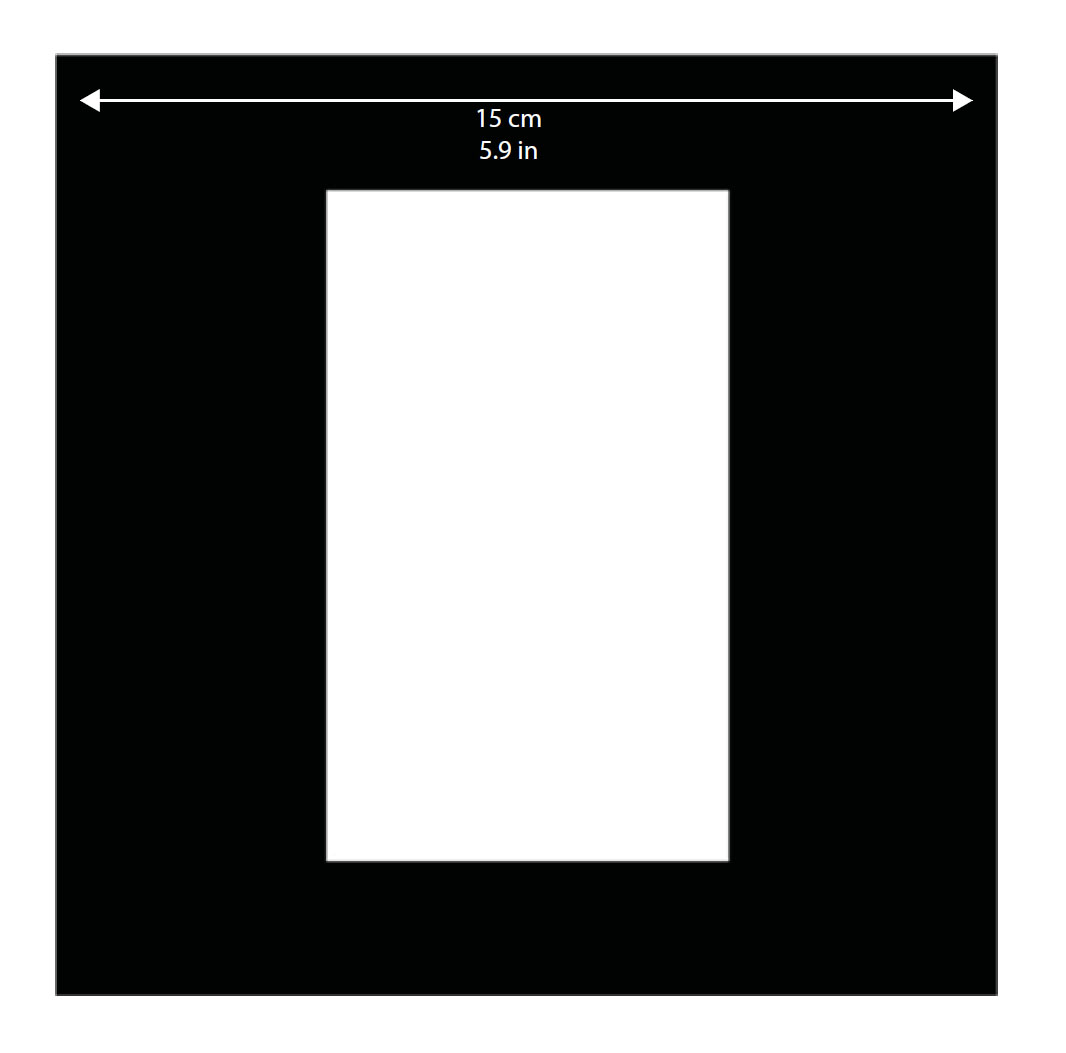

图形挑战标记图像

必要见到形状，因为为了保持标点需要白色背景。
